Caractéristiques

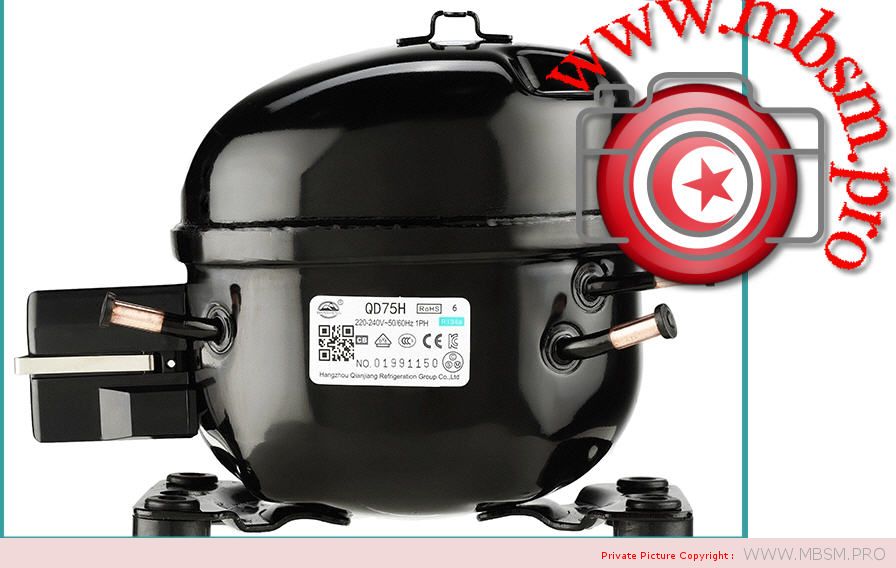

Compresseur AC: R134A Hermetic LBP Piston Reciprocationg

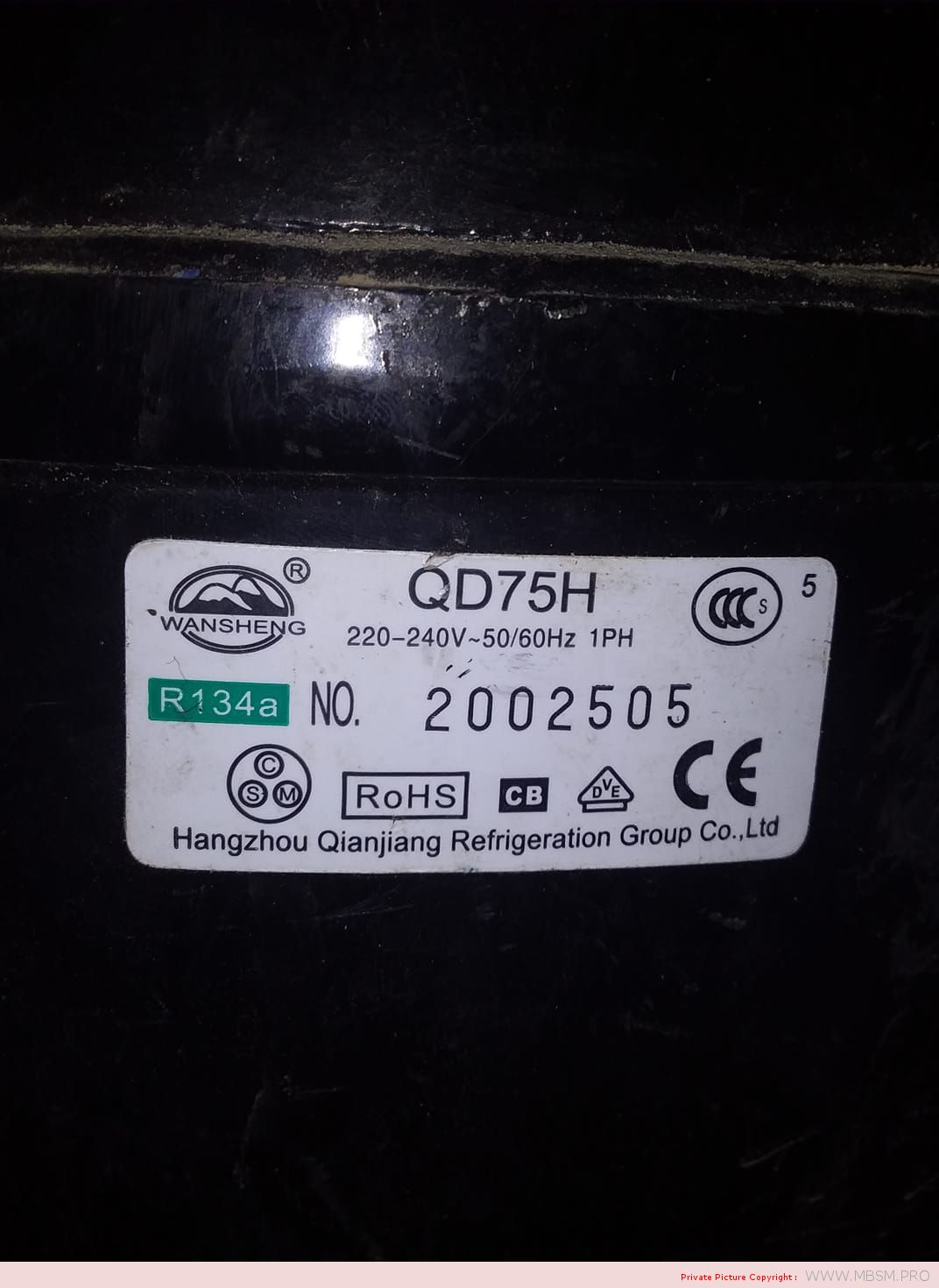

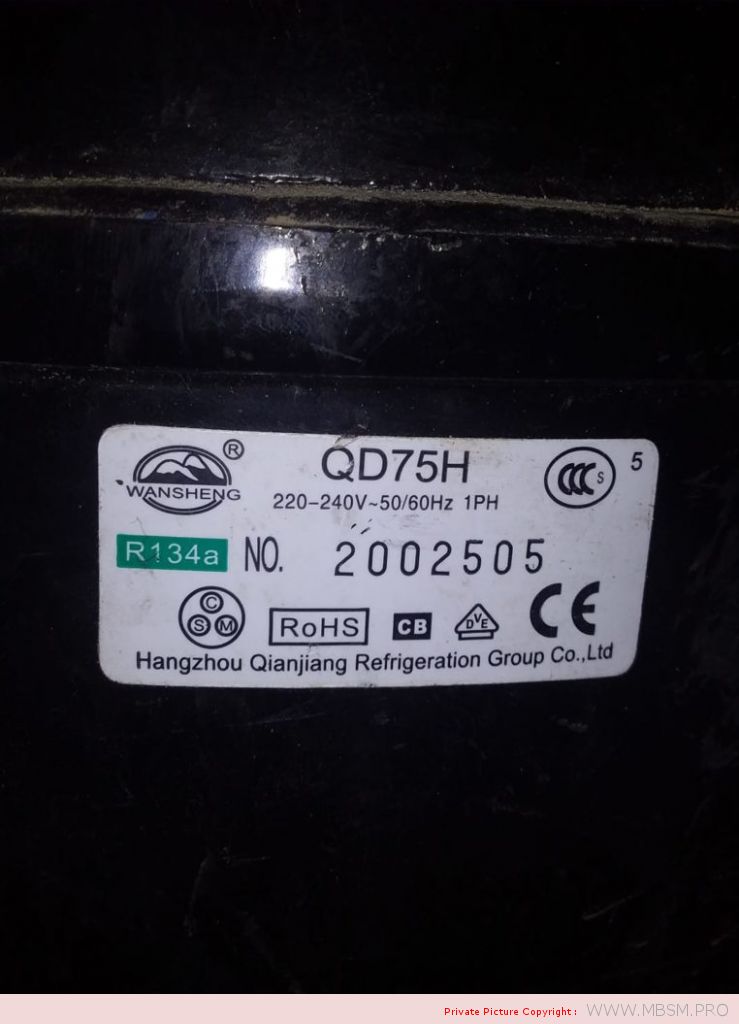

Modèle de compresseur : QD75H
Alimentation: 220 ~ 240V / 50Hz
Déplacement: 7.5CC
Capacité de refroidissement: 180W
Puissance nominale: 150W
Puissance nominale: 1 / 5HP
COP: 1,2 W / W
Type de moteur: Relais de
démarrage RSIR :
Type de refroidissement PTC : S
Application: LBP
Certification: CE
1×20’FCL: 1920PCS
Application:
LBP: Faible contre-pression; Réfrigérateur, congélateur, cave à vin
MBP: Contre-pression moyenne; Climatiseur, distributeur automatique
HBP: Contre-pression élevée: Climatiseur, machine à glaçons
Condition du test LBP ASHRAE:
Température d’Evapration: -23,3 º C
Température de condensation: 54,4 º C
Température de sous-refroidissement: 32,2 º C
Température ambiante: 32,2 º C
MBP ASHRAE Condition de test:
Evapration Température: -5 º C
Température de condensation: 54,4 º C
Température ambiante: 35 º C
Sous-refroidissement température: 46,1
température d’ aspiration: 35 º C
RAP état ASHRAETest:
Evapration température: 7.2º C
condensation température: 54.4º C
température ambiante: 35 ° C
sous – refroidissement température: 46.1º C
aspiration température: 35 ° C
Paramètre Plage de variation:
Capacité de refroidissement: ≥ 95 %
Puissance d’Inpurt: ≤ 115%
Courant: ≤ 110%
COP: ≥ 95%
Type de refroidissement:
S: refroidissement naturel
F1: refroidissement par ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 1,5 m / s
F2: refroidissement par ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 3 m / s
Conditions de test
Evap. Temp.: -23,3 ° C
Cond. Temp.: 54,4 ° C
Amb. Temp.: 32,2 ° C
Aspiration. Temp .: 32,2 ° C
Temp. De sous-refroidissement: 32,2 ° C
LBP ASHRAE
Modèle: QD75H
Alimentation: 220-240V / 50Hz
Cylindrée (cm³): 7,5
Capacité de refroidissement (W): 180
Puissance nominale (W): 164
Puissance nominale (HP ): 1/5
COP (W / W): 1,097
Courant
nominal (A): 1,35 Type de moteur:
Condensateur RSIR (μ F): /
Relais de démarrage: Relais d’application
Type de refroidissement: S
Emballage (PCS / palette): 100
1 × 20’FCL (PCS): 2000
Caractéristiques
1. Petite taille,
2. Haute efficacité et fiabilité
3. Performance de départ fiable
4. Faible son et vibration
1. Application LBP, utilisé pour la fontaine à boire, le réfrigérateur, le congélateur, l’armoire à alcool, la machine à glaçons et d’autres machines de réfrigération de taille moyenne et petite.
2. 220V-240V / 50-60HZ
3. utiliser le réfrigérant R134a
4. avec certification CCC / CE / VDE
Compresseurs 220V-240V / 50-60HZ: La série WT se caractérise principalement par une forte capacité de charge, de bonnes performances de démarrage, un faible bruit et une bonne fiabilité La
série WT est dans une structure de bielle et de manivelle entièrement fermée et avec piston alternatif en mode d’aspiration semi-directe
| PARAMÈTRE DE PERFORMANCE DU COMPRESSEUR R134a-LBP | |||||||||
| Compresseur à faible contre-pression (LBP) Wansheng R134a | Conditions d’essai | Evap. Température: -23,3 ° C | Cond. Température: 54,4 ° C | ||||||
| Amb. Température: 32,2 ° C | Succion. Température: 32,2 ° C | ||||||||
| Temp de sous-refroidissement: 32,2 ° C | LBP ASHRAE | ||||||||
| Modèle | Déplacement (cm³) | Capacité de refroidissement (W) | Puissance nominale (W) | Puissance nominale (HP) | COP (W / W) | Type de moteur | Condensateur (μF) | Relais de départ | Type de refroidissement |
| Série WT 220-240V / 50-60Hz | |||||||||
| QD75H | 7,5 | 180/200 | 150/154 | 1/5 | 1,2 / 1,3 | RSIR | / | PTC | S |
Compresseur de réfrigération série QD R134a (220V-240V / 50Hz)
| Modèle |
Déplacer (cm3) |
Moteur type |
Refroidissement type |
Capacité |
FLIC (W / W) |
Moteur contribution (w) |
Charge d’huile (cm3) |
|||||
| -35 ℃ | -30 ℃ | -25 ℃ | -23,3 ℃ | -20 ℃ | -15 ℃ | -23,3 ℃ | -23,3 ℃ | |||||
| QD25H | 2,5 | RSIR | S | 32 | 45 | 58 | 65 | 85 | 105 | 0,85 | 76 | 140 |
| QD30H | 3 | RSIR | S | 38 | 53 | 68 | 76 | 98 | 120 | 1 | 76 | 140 |
| QD35H | 3,5 | RSIR | S | 45 | 60 | 79 | 88 | 115 | 140 | 1 | 88 | 140 |
| QD43H | 4.3 | RSIR | S | 57 | 80 | 103 | 115 | 150 | 185 | 1.1 | 105 | 160 |
| QD52H | 4,9 | RSIR | S | 68 | 95 | 122 | 136 | 176 | 218 | 1,18 | 115 | 160 |
| QD59H | 5.5 | RSIR | S | 79 | 110 | 143 | 158 | 205 | 253 | 1,3 | 122 | 180 |
| QD65H | 6.2 | RSIR | S | 88 | 123 | 158 | 176 | 228 | 280 | 1,3 | 135 | 180 |
| QD75H | 6,6 | RSIR | S | 98 | 136 | 176 | 195 | 253 | 312 | 1,3 | 150 | 180 |
| QD91H | 8.3 | RSIR | S / F | 115 | 160 | 210 | 230 | 300 | 268 | 1,3 | 177 | 180 |
| QD110H | dix | RSIR | F | 145 | 205 | 260 | 290 | 380 | 465 | 1,45 | 200 | 220 |
| QD128H | 11,1 | RSIR | F | 165 | 230 | 298 | 330 | 430 | 530 | 1,43 | 230 | 220 |
| QD142H | 13,5 | CSIR | F | 180 | 250 | 325 | 360 | 470 | 580 | 1,31 | 275 | 250 |
| QD158H | 14,8 | CSIR | F | 195 | 275 | 350 | 390 | 505 | 625 | 1,26 | 310 | 250 |
|
Points forts |
|
| Type | Type de LBP |
| Tension (V) | 220 |
| Fréquence (Hz) | 50/60 |
| Capacité de refroidissement | |
| Kcal / h | 155/172 |
| W | 180/200 |
| Btu / h | 614/682 |
| Consommation d’énergie (W) | 163/166 |
| Réfrigérant | R134a |
| Spécifications générales | |
| Déplacement (CC) | 7,0 |
| EER Btu / Wh | 3,77 / 4,11 |
|
Performance (selon ASHRAE) |
ASHARE-23.3℃/54.4℃@50Hz |
| HP (50 Hz) | 1/5 |
|
Déplacement (cm3) |
7,0 |
| Capacité (W) | 180/195 |
| COP (w / w) | 1,1 * 1,2 |
| Type de moteur | RSIR |
| Appareil de démarrage | PTC |
| Refroidissement | S |
| Application | R134a LBP |
| (V / Hz) | 220V 50Hz / 60Hz |
Compresseur AC: R134A Hermetic LBP Piston Reciprocationg
Modèle de compresseur : QD75H
Alimentation: 220 ~ 240V / 50Hz
Déplacement: 7.5CC
Capacité de refroidissement: 180W
Puissance nominale: 150W
Puissance nominale: 1 / 5HP
COP: 1,2 W / W
Type de moteur: Relais de
démarrage RSIR :
Type de refroidissement PTC : S
Application: LBP
Certification: CE
1×20’FCL: 1920PCS
Application:
LBP: Faible contre-pression; Réfrigérateur, congélateur, cave à vin
MBP: Contre-pression moyenne; Climatiseur, distributeur automatique
HBP
:
Contre -pression élevée: Climatiseur, machine à glaçons Condition du test LBP ASHRAE: Evapration Température: -23,3 º C
Température de condensation: 54,4 º C
Température de sous-refroidissement: 32,2 º C
Température ambiante: 32,2 º C
MBP ASHRAE Condition d’essai:
Evapration Température: -5 º C
Température de condensation: 54,4 º C
Température ambiante: 35 º C
Température de sous-refroidissement: 46,1
Température d’aspiration: 35 º C
HBP ASHRAETest condition:
Evapration Température: 7,2 ° C
Température de condensation: 54,4 ° C
Température ambiante: 35 ° C
Température de sous-refroidissement: 46,1 ° C
Température d’aspiration: 35 ° C
Plage de variation des paramètres:
Capacité de refroidissement: ≥ 95%
Puissance absorbée: ≤ 115%
Courant: ≤ 110%
COP: ≥ 95%
Type de refroidissement:
S: refroidissement naturel
F1: Ventilateur de refroidissement, diamètre du ventilateur 200 mm, vitesse de l’air de 1,5 m / s
F2: Refroidissement du ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 3 m / s
