Le compresseur à piston hermétique à basse température Cubigel MPT18LA est utilisé dans les équipements de réfrigération avec des températures de fonctionnement d’évaporation inférieures à -20 ºC:

1. Réfrigérateurs
2. Congélateurs
3. Réfrigérées vitrines
4. Chambres frigorifiques pour produits surgelés.

Caractéristiques du compresseur Cubigel MPT18LA:

• Travailler sur le fréon  R404a / R507a
• Application de LBP (Low Dack Pressure)
• Volume du cylindre 18 cm³
• Capacité d’huile 450 cm³
• Type d’huile ISO VG 32 ESTER
• Courant de démarrage 19 A
• Poids 12,5 kg

Caractéristiques du moteur du compresseur Cubigel MPT18LA:

• Type de moteur CSR
• Puissance 1/2 CV
• Tension 200-220V 50Hz
• Tension admissible 170-242 V

Données techniques

• Modèle: AE4470Z
• Gaz: R-404a
• Température/Pression: Haute Pression
• Puissance: 1/2 HP
• Voltage: 230 V
• Type De Courant: Monophasé
• Fréquence: 50 Hz
• Type De Compresseur: Hermétique
• Décalage: 12.01 cm³
• Cons.Énergie -10ºC: 597 W
• Cons.Énergie -5ºC: 631 W
• Cons.Énergie 0ºC: 663 W
• Cons.Énergie +5ºC: 693 W
• Cons.Énergie +10ºC: 721 W
• T° De Condensation: 40 °C
• Capacidad Frigorífica -20°C: 637 Kcal/h
• Capacidad Frigorífica -15°C: 796 Kcal/h
• Capacidad Frigorífica -10°C: 975 Kcal/h
• Capacidad Frigorífica -5°C: 1178 Kcal/h
• Capacidad Frigorífica 0°C: 1408 Kcal/h
• Capacidad Frigorífica 5°C: 1671 Kcal/h
• Capacidad Frigorífica 10°C: 1970 Kcal/h
• Tipo Test: EN.12900

MAZOUT, Brûleur, FIOUL, Combust, RIELLO, RBL, R.B.L, Baltur , POUR CHAUriDIÈRE DE CHAUFFAGE DOMESTIQUE

Réfrigérant: R-134a
Application: LBP
Fréquence: 50Hz
Déplacement: 8.40cm3 / 0.51in3
B.OM : 298BA
Tension / Fréquence: 220-240V 50Hz 1 ~
Type de moteur: Démarrage résistif Inductif Run-Resistive Start Capacitive Run
LRA (A): 6.9
Dispositif d’expansion:
Lubrifiant capillaire : Charge: 350cm3,6.2oz3;
Type: polyolester 10
Poids: 10,8 kg, 23,8
lb Hauteur maximale: 200,0 mm, 7,9 pouces
Type de refroidissement: (Refroidissement statique) – le compresseur n’a pas besoin de refroidissement forcé, mais il doit être
installé afin de garantir la circulation naturelle de l’air en convection,
pour éviter la surchauffe.
Capacité nominale / température d’évaporation, W / ° C (avec une température de température de 54,4 ° C): 150 / -30,204 / -25,271 / -20,352 / -15? 446 / -10,554 / -5
Capacité nominale / température d’évaporation, W / ° C (avec température ambiante de 45 ° C): 165 / -30, 220 / -25,289 / -20,371 / -15? 468 / -10,579 / -5
Point nominal -23,3 ° C : Refroidissement: 225 W, 194 kcal / h;
W. entrée: 151W;
Courant: 0,60A;
EER: 1,49 W / W, 1,28 kcal / hW

Détails techniques
220/240V 50Hz
puissance 1/4L – cylindrée 8,40 cc
gaz R134a LBP
ASPERA

MONDIAL FRAMEC
Mondial FramecArmoireréfrigérée BRIO ICE 4 SK, KIC N40 R134A EBA210815, KIC NX40 R134A EBA210813

…et d’autres dispositifs

NBT1118Z-RSCR – ASPERA
NBT1118Z-RSCR – EMBRACO
LF3070231 – GEV – MONDIAL FRAMEC
…numéros de fabricant supplémentaires possibles

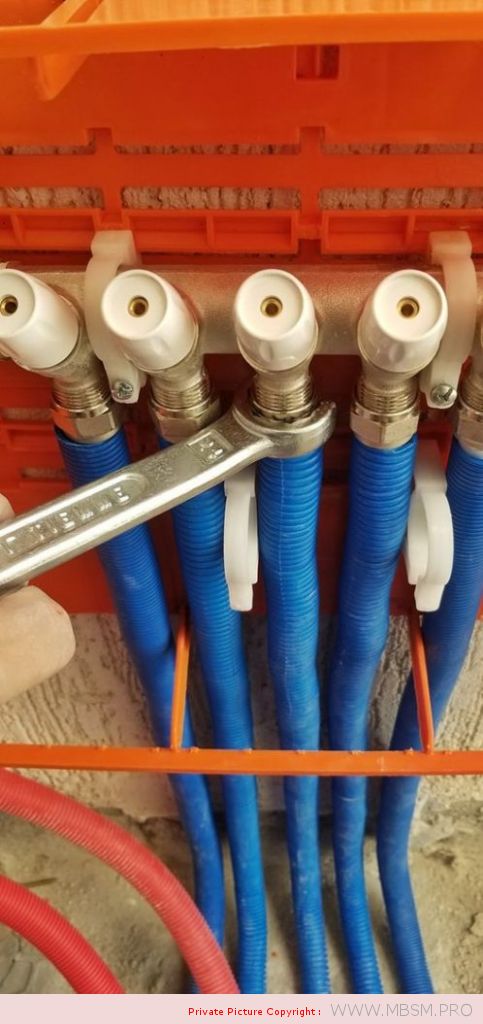

Clé pour raccord collecteur

Technical Data Sheet

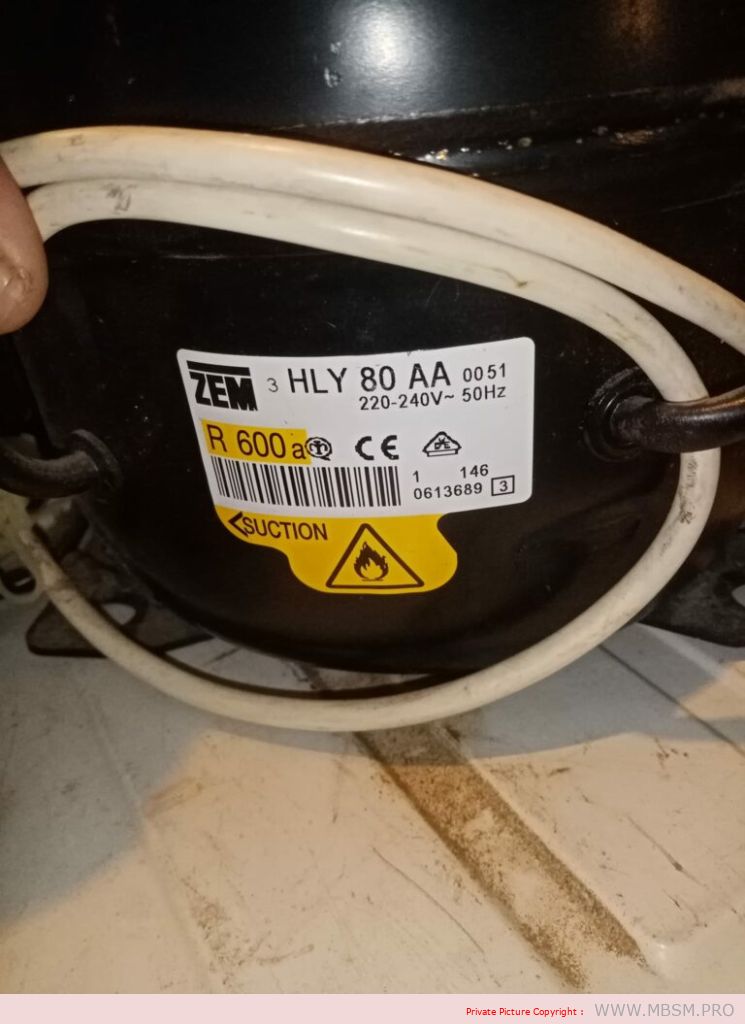

Compressor model HLY80AAa
Voltage 220-240V 50Hz ~1
Refrigerant R600a
APPLICATION COMPRESSOR MOTOR
Application Low Back Pressure Displacement 8,10 cm³ Nominal Power 1/7 hp
Refrigerant R600a Diameter 24,29 mm Voltage/Frequency 220-240V 50Hz
Evaporating Temp. -35,0 ºC to -10,0 ºC Stroke 17,47 mm Voltage range 187-264 V
Expansion Capillar Net Weight 9,45 Kg Type RSIR
Comp. Cooling Static Oil type ISO VG 10 MINER Phase number 1 PH
Max. ambient temp. 43,0 ºC Oil charge 205 cm³ Locked Rotor Amps (LRA) 8,60 A
Max. Cont. Current (MCC) 1,00 A
Main W. resist. at 25ºC 22,02 Ω
Start W. resist. at 25ºC 22,53 Ω
NOMINAL PERFORMANCE
ASHRAE CECOMAF
Cooling Capacity 113 kCal/h 99 W
COP 1,41 W/W 1,11 W/W
EER 1,22 kCal/Wh 0,96 kCal/Wh
Input Power 93 W 89 W
Current 0,62 A 0,60 A
TEST CYCLE CONDITIONS
ASHRAE CECOMAF
LBP (B) LBP (A)
Evaporating temp. -23,3 ºC -25,0 ºC
Condensing temp. 55,0 ºC 55,0 ºC
Liquid temp. 32,0 ºC 55,0 ºC
Ambient temp. 32,0 ºC 32,0 ºC
Suction temp. 32,0 ºC 32,0 ºC
Voltage/Frequency 220 V 50 Hz 220 V 50 Hz

ELECTRICAL COMPONENTS
Relay Option 1
Reference PTC K100
Voltage 200-240 V
Resistance 14.00 Ω
Protector Option 1 Option 2 Option 3 Option 4
Reference MSP318LZ 4TM189NFBYY T0462 AE37FJ
Current 5,90 A 5,50 A 6,20 A 5,90 A
Time check 7,5-14 seg 5-15 seg 7,5-14 seg 7,5-14 seg
Disc temp. (Open/Close) 120,00 / 61,00 ºC 120,00 / 61,00 ºC 110,00 / 62,00 ºC 115,00 / 62,00 ºC

Fabricant: Tecumseh

R134a Compressor
Low Temperature

Compresseurs haute température R134a chargés d’huile ester et ont une plage d’évaporateur de 20 ° F à 55
° F R134a compresseurs de température commerciale chargés d’huile ester et ont une plage d’évaporateur de 0 ° F à 50 ° F
Compresseurs basse température R134a chargés d’huile ester et ayant une plage d’évaporateur de -40 ° F à + 10
° F Tous les composants de départ sont inclus si nécessaire
Tout le matériel de montage inclus
Capacité nominale en BtuH basée sur une température de condensation de 130 ° F

Spécifications

Aspiration Conn: 5/16 “IDS
Discharge Conn: 1/4″ IDS
HP: 1/4 +
Volts: 115
Phases: 1
BtuH Capacité à 20 ° F Evap: 1100

Remplace la référence: TPA1410YXA, B81-983
