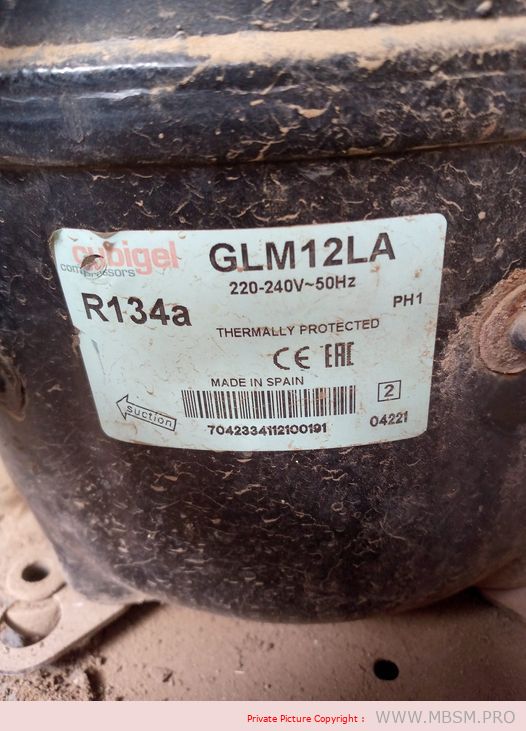

Cubigel GLM12LAa is a hermetic piston low-temperature refrigeration compressor. The refrigerant used is R134a, the working volume of the cylinder is 10.7 cm3. The kit includes: compressor, starting-protective fittings, rubber vibration mounts. Applications: Household refrigerators, bottle coolers, vending machines, ice cream freezers, beer and soft drink dispensers, ice makers, etc.
ASHRAE refrigeration capacity (Bp.= -23.3°C Tcond.= 55°C) – 273 W.
Cooling capacity CECOMAF (Bp.= -25.0°C Tcond.= 55°C) – 200 W.
Détails du produit
| Poids brut |
10,4 kg |
| Poids net |
10,16 kg |
| Volume |
12 litres |
| EAN |
5702424675721 |
| Applications |
LBP |
| Résistance de l’enroulement auxiliaire (enroulement de démarrage) pour compresseurs monophasés [Ohm] |
11.66 |
| Technique de marque |
Compresseur à piston |
| Contrôle de capacité |
Vitesse fixe |
| Couleur |
Noir |
| Alimentation du compresseur [V/Ph/Hz] |
220/1/50 |
| Code de configuration |
Célibataire |
| Coupure de courant HST 50Hz [A] |
11 Un |
| Réduction de la TVH actuelle [A] |
11 Un |
| Description |
GLM12LAB |
| Angle de connexion de décharge [°] |
0° |
| Commentaires de connexion de décharge |
Bouchon en caoutchouc |
| Diamètre du raccord de refoulement [mm] |
6,5 mm |
| Hauteur du raccord de décharge [mm] |
121 millimètres |
| Matériel de connexion de décharge |
Cuivre |
| Économiseur |
Non |
| Famille |
L |
| Fréquence [Hz] |
50 |
| Hauteur à partir de la plaque de base [mm] |
198 millimètres |
| Valeur élevée de la tension nominale à 50 Hz [V] |
240 V |
| Valeur élevée de la plage de tension à 50 Hz [V] |
255 V |
| Dans le champ d’application des DEEE et contient des piles |
Non |
| Faible valeur de la tension nominale à 50 Hz [V] |
220 V |
| Faible valeur de la plage de tension à 50 Hz [V] |
198 V |
| LRA HST 50 Hz [A] |
11 Un |
| LRA TVH [A] |
11 Un |
| Résistance de l’enroulement principal pour compresseurs monophasés [Ohm] |
10h35 |
| Centre multicompte |
2,20 A |
| Numéro de modèle |
GLM12LAB |
| Type de moteur |
RSE |
| Nombre de phases (compresseur) |
1 |
| Quantité d’huile [cm3] |
350 cm³ |
| Type d’huile |
POE |
| Format d’emballage |
Paquet unique |
| Quantité d’emballage |
1 |
| Angle de raccordement au process [°] |
50° |
| Commentaires sur la connexion au processus |
Bouchon en caoutchouc |
| Diamètre du raccord process [mm] |
8,1 mm |
| Matériel de raccordement process |
Cuivre |
| Groupe de produits |
Compresseurs hermétiques |
| Nom du produit Description |
Compresseur alternatif L |
| Substances de la liste candidate REACH 0,1 |
Plomb (N°CAS 7439-92-1) |
| Charge de réfrigérant [kg] [Max] |
1,15 kg |
| Réfrigérants |
R134a |
| Vitesse de rotation à 50 Hz [rpm] |
3000 tr/min |
| Capacité du condensateur de fonctionnement |
5 µF |
| Dossier SCIP n° |
cd1d92df-acc4-43d9-8eb6-bb380e61d93f |
| Nom du produit du dossier SCIP |
GL |
| Utilisation des segments |
Réfrigération LT |
| Plateforme de vitesse |
Vitesse fixe |
| Capacité du condensateur de démarrage |
47-56 µF |
| Angle de raccordement d’aspiration [°] |
20° |
| Diamètre du raccord d’aspiration [mm] |
8,1 mm |
| Hauteur du raccord d’aspiration [mm] |
125 millimètres |
| Matériel de raccordement d’aspiration |
Cuivre |
| Volume balayé [cm3] |
10,7 cm³ |
| Technologie |
Réciproque |
| Hauteur totale [mm] |
205 millimètres |
| Taper |
GLM12 |
| Tension 50 Hz [V] |
220 V |
| Tension 50 Hz [V] [Max] |
240 V |
| Température du bobinage à court terme [°C] [Max] |
135 °C |
| Thermostat de température du bobinage [°C] [Max] |
115 °C |
