Type: Hermetic piston compressors

Producer: ACC

Series: HMBP

Model: GL80DA

General data

Refrigerant:	R134a
Discharge element:	C-V
Cooling:	S
Maximum ambient temperature [ºC]:	43

Compressor’s data

Cylinder capacity [cm³]:	8,1
Displacement [m³/h]:	1,4
Weight [kg]:	9,9
Oil charge [cm³]:	345
Oil type:	ISO VG 19 ESTER

Engine’s data

Engine type:	CSIR
Power [KM]:	1/5
Starting element:	HST
Power supply:	220V 50Hz
Voltage range:	187-246
Locked rotor current [A]:	8
Running winding resistance (25ºC) [Ω]:	11,83
Starting winding resistance (25ºC) [Ω]:	51,49

Electrical data

Relays:	9660 B 118, MTRP 33
Shielding element:	MRP61AMK, T0138
Starting capacitor volume [μF]:

Connections

	milimeters	inches
Suction tube:	6,5
Service tube:	6,5
Discharge tube:	4,9

Additional information

Voltage (V)	230Vac
Frequency (hz)	50
Range	LBP
Displacement (cm3)	15,28 cm³
Cooling capacity (W)	400W
Conditions (°C)	-30 / +45°C
Refrigerant	R290
Suction line	8.2mm
Liquid line	6.2mm
Height (mm)	219
Weight (kg)	13,1kg
Oil	POE
Compressor type	Hermeettinen mäntäkompressori

Poids brut

13.5 kg

Poids Net

13.5 kg



Alimentation du compresseur [V/Ph/Hz]	220-240/1/50
Applications	LBP
Capacitance du condensateur de démarrage	80 µF
Charge en fluide frigorigène [kg] [Max]	0.15 kg
Code de configuration	Simple
Couleur	Noir
Courant d’appel HST [A]	16.2 A
Courant d’appel LST [A]	20.1 A
Description	SC15CNX
Diamètre de raccordement à l’aspiration [mm]	10.2 mm
Diamètre du raccord au refoulement [mm]	6.2 mm
Diamètre du raccordement du traitement [mm]	6.2 mm
Désignation du modèle	Compresseur
Emballage (format)	Emballage industriel
Faible valeur de plage de tension à 50 Hz [V]	198 V
Faible valeur de plage de tension à 60 Hz [V]	0 V
Faible valeur de tension nominale à 50 Hz [V]	220 V
Faible valeur de tension nominale à 60 Hz [V]	0 V
Fluides	R290
Fréquence [Hz]	50
Hauteur de la base [mm]	203 mm
Hauteur du raccordement de refoulement [mm]	100 mm
Hauteur du raccordement du traitement [mm]	183 mm
Hauteur raccordement aspiration [mm]	183 mm
Hauteur totale [mm]	209 mm
Injection de liquide	No
Longueur [mm]	255 mm
LRA HST 60 Hz [A]	16.2 A
LRA HST [A]	16.2 A
LRA LST [A]	15.8 A
Matériel du raccord au process	Cuivre
Matériel du raccord d’aspiration	Cuivre
Matériel du raccord de refoulement	Cuivre
Niveau d’énergie de l’application	Universel LBP/MBP
Nombre de phases (compresseur)	1
Nombre de phases (ventilateur)	1

Notes concernant le raccord de refoulement	Bouchon en caoutchouc
Notes concernant le raccordement au process	Bouchon en caoutchouc
Notes concernant le raccordement à l’aspiration	Bouchon en caoutchouc
N° de modèle	SC15CNX
Oil type	POE
Phase	1
Profondeur [mm]	151 mm
Quantité d’huile [cm³]	550 cm³
Quantité par emballage	80
raccord de refoulement équerre [°]	37 °
raccord d’aspiration équerre [°]	37 °
Raccordement de process équerre	37 °
RLA	3.10 A
Régulation de la puissance	Vitesse fixe
Résistance de l’enroulement auxiliaire (enroulement de démarrage) pour compresseurs monophasés [ohm]	13.5 Ohm
Résistance de l’enroulement auxiliaire (enroulement de démarrage) pour compresseurs monophasés à pistons [ohm]	13.5 Ohm
Résistance de l’enroulement principal pour compresseurs monophasés [Ohm]	5.1 Ohm
Technique de la marque	Compresseur à pistons
Technologie	Piston
Température d’enroulement max. continue [°C] [Max]	125 °C
Température de l’enroulement à court terme [°C] [Max]	135 °C
Tension 50 Hz [V]	220 V
Tension 50 Hz [V] [max.]	240 V
Type	SC
Type de moteur	CSR
Type de socle	Universel
Utilisation de tronçon	Réfrigération LT Réfrigération MT
Valeur élevée de plage de tension à 50 Hz [V]	264 V
Valeur élevée de plage de tension à 60 Hz [V]	0 V
Valeur élevée de tension nominale à 50 Hz [V]	240 V
Valeur élevée de tension nominale à 60 Hz [V]	0 V
Vitesse de rotation à 50 Hz [rpm]	2900 rpm
Vitesse de rotation à 60 Hz [rpm]	0 rpm
Volume balayé [cm³]	15.28 cm³
Volume de gaz libre [cm3]	1410 cm³
Économiseur	No

Documents

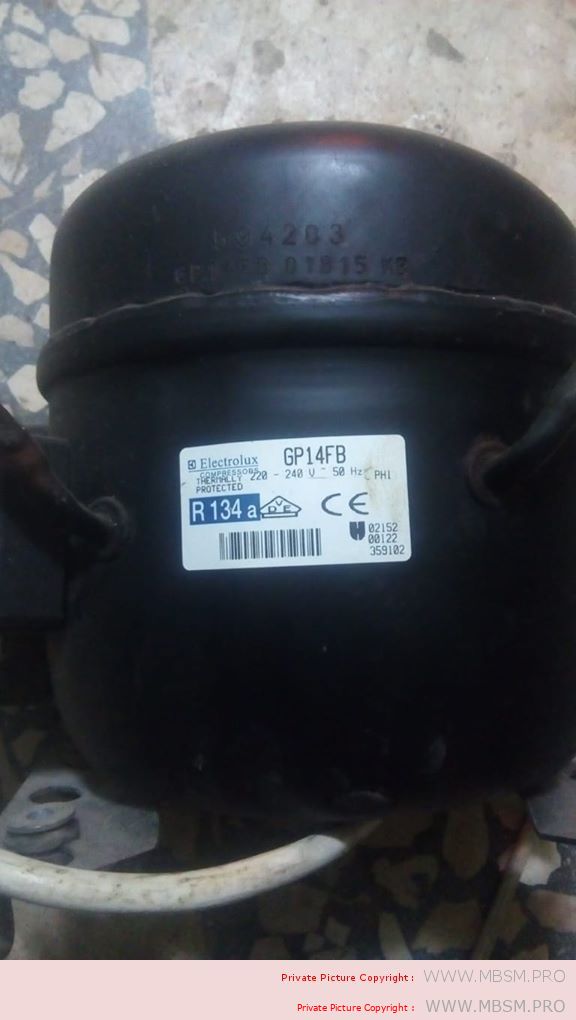

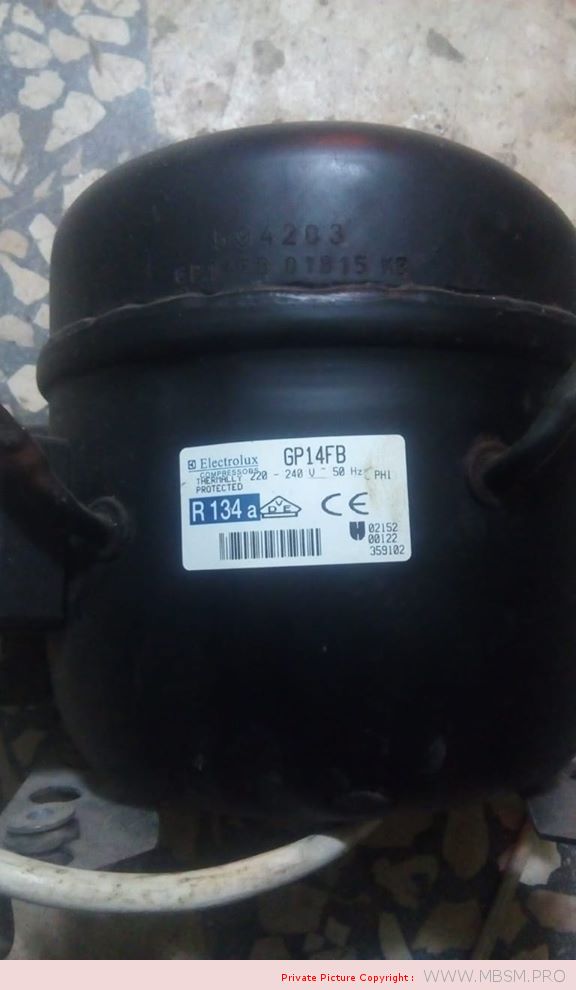

Compressor ACC Cubigel Huayi Electrolux ZEM GP14FB, LBP – 134a, 220 -240V/1/50Hz, 3/8 HP, discharge 14.17 cm3, motor type CSIR, oil type ISO VG 22 ester, oil charge 400 cm3, 229 W at -25 / +55 °, input power, current 256 W, 1.75 A,expansion device: capillary or valve, fan cooling, weight 11.5 kg , the statutory warranty period shall apply (24 months), Delivery time Info: with “immediately available” and “scarce stock”, usually delivery within 2 days. For “currently not available” delivery time usually 2 weeks or delivery time in urgent cases contact us.

---

Refrigerant:	R134a
Power range(W):	201 – 300 W
Performance range (C):	-35 C to -10 C
Connecting size:	6,5 mm
Suction:	8,1 mm
Working area:	LBP
Design type:	Hermetic
Model series:	GP
Use with:	Expansion/Capillary
Power range(HP):	0-2
Power supply:	230 V
Oil type:	ISO VG 22 Ester
Engine type:	CSIR
Article condition:	New
Info:	Oil filled
Shipping weight:	13,50 Kg
Dimensions ( length × width × height ):	23,10 × 16,20 × 19,60 cm
Cooling capacity condition:	T0 -25 C, Tk +55 C
Manufacturer:	ACC Cubigel Huayi Electrolux ZEM
Model:	GP14FB
Stroke volume (cm3):	14,17
Cooling capacity (W):	228
Power (HP):	0,4
Power consumption (W):	256
Max. Starting current (A):	12
Max. Operating current (A):	1,75
Engine type:	CSIR
COP:	0,9
Note:	Fan cooling necessary
Oil quantity (l):	0,4
Compressor type:	Piston
Kühlung:	Lüfter
Power range:	-35 C to -10 C
Alternative:	NE2130Z
Pressure line (mm):	6,5
Suction line (mm):	8,1

Refrigerant:	R134a
Discharge element:	C-V
Cooling:	F
Maximum ambient temperature [ºC]:	43

Compressor’s data

Cylinder capacity [cm³]:	14
Displacement [m³/h]:	2,4
Weight [kg]:	11,5
Oil charge [cm³]:	400
Oil type:	ISO VG 22 ESTER

Engine’s data

Engine type:	CSIR
Power [KM]:	3/8
Starting element:	HST
Power supply:	220V 50Hz
Voltage range:	198-264
Locked rotor current [A]:	12
Running winding resistance (25ºC) [Ω]:	6,53
Starting winding resistance (25ºC) [Ω]:	23,76

Electrical data

Relays:	9660 A 145, MTRP 46
Shielding element:	MRT40AMK, T0137
Starting capacitor volume [μF]:

Connections

	milimeters	inches
Suction/service tube:	8,1
Service/suction tube:	8,1
Discharge tube:	6,55

•

Refrigerant:	R134a
Discharge element:	C-V
Cooling:	F
Maximum ambient temperature [ºC]:	43

Cylinder capacity [cm³]:	8,9
Displacement [m³/h]:	1,5
Weight [kg]:	10,8
Oil charge [cm³]:	300
Oil type:	ISO VG 22 ESTER

Engine type:	CSIR
Power [KM]:	1/4
Starting element:	HST
Power supply:	200V 50Hz
Voltage range:	170-242
Locked rotor current [A]:	12
Running winding resistance (25ºC) [Ω]:	5,91
Starting winding resistance (25ºC) [Ω]:	23,35

Relays:	9660 A 145, MTRP 46
Shielding element:	MRP36AMK, T0171
Starting capacitor volume [μF]:

	milimeters	inches
Suction/service tube:	6,5
Service/suction tube:	6,5
Discharge tube:	4,9

Type: Hermetic piston compressors Producer: ACCSeries: HMBP, cooling
Model: GP12TB
General data

Mbsm_dot_pro_private_PDF_GP12TB



Capillary :	0.42 , 0.32 180 psi	100mm
Refrigerant:	R134a
Discharge element:	C-V
Cooling:	F
Maximum ambient temperature [ºC]:	43

Compressor’s data

Cylinder capacity [cm³]:	12,1
Displacement [m³/h]:	2,1
Weight [kg]:	11,2
Oil charge [cm³]:	350
Oil type:	ISO VG 22 ESTER

Engine’s data

Engine type:	CSIR
Power [KM]:	3/8
Starting element:	HST
Power supply:	220V 50Hz
Voltage range:	187-264
Locked rotor current [A]:	13,5
Running winding resistance (25ºC) [Ω]:	5,75
Starting winding resistance (25ºC) [Ω]:	20,3

Electrical data

Relays:	9660 A 138, MTRP 43
Shielding element:	MRT26AMK, T0181
Starting capacitor volume [μF]:

Connections

Type: Hermetic piston compressorsProducer: ACCSeries: HMBP
Model: GP12TB
General data

Refrigerant:	R134a
Discharge element:	C-V
Cooling:	F
Maximum ambient temperature [ºC]:	43

Compressor’s data

Cylinder capacity [cm³]:	12,1
Displacement [m³/h]:	2,1
Weight [kg]:	11,2
Oil charge [cm³]:	350
Oil type:	ISO VG 22 ESTER

Engine’s data

Engine type:	CSIR
Power [KM]:	3/8
Starting element:	HST
Power supply:	220V 50Hz
Voltage range:	187-264
Locked rotor current [A]:	13,5
Running winding resistance (25ºC) [Ω]:	5,75
Starting winding resistance (25ºC) [Ω]:	20,3

Electrical data

Relays:	9660 A 138, MTRP 43
Shielding element:	MRT26AMK, T0181
Starting capacitor volume [μF]:

Connections

	milimeters	inches
Suction/service tube:	8,1
Service/suction tube:	8,1
Discharge tube:	6,5

Mbsm.pro , L76AV ,Compresseur, 1/5CV ,149W, R12 ,E80101 ,Zem ,HMBP ,Hermetic piston compressors , 220V/50 , 1PH(phase)



Refrigerant:	R12
Discharge element:	C
Cooling:	S
Maximum ambient temperature [ºC]:	43

Cylinder capacity [cm³]:	7,6
Displacement [m³/h]:	1,3
Weight [kg]:	10,5
Oil charge [cm³]:	530
Oil type:	ISO VG 46 MINERAL

Engine type:	RSIR
Power [KM]:	1/5
Starting element:	LST
Power supply:	200V 50Hz
Voltage range:	180-242
Locked rotor current [A]:	11,5
Running winding resistance (25ºC) [Ω]:	8,57
Starting winding resistance (25ºC) [Ω]:	35,69

Relays:	9660 B 125, MTRP 37
Shielding element:	MRP304AMN, T0071
Starting capacitor volume [μF]:

	milimeters	inches
Suction/service tube:	6,5
Service/suction tube:	6,5
Discharge tube:	4,9
